Монтаж отопительных водогрейных пиролизных котлов ГеККОН на отработке

Общие указания

• Отопительный водогрейный пиролизный (газогенераторный) жидкотопливный котел ГеККОН на отработке (на отработанных маслах и нефтепродуктах) предназначен для отопления жилых и производственных помещений.
• Топка отопительного котла приспособлена для сжигания жидкого топлива различных видов, от легкого –  керосина, ДТ –  до тяжелых фракций нефтеперегонки – мазута, сырой нефти, масел всех марок и типов, в том числе отработанных, промывочных и тормозных жидкостей, а также их смесей.
• На отработанных маслах котел может работать без обслуживания от 8 до 36 часов.*
• Для эксплуатации водогрейный пиролизный котел на отработке устанавливается в закрытых помещениях с естественной или принудительной вентиляцией, где колебания температуры и влажности воздуха значительно ниже, чем на открытом воздухе.

*Примечание: Время работы котла на отработке без обслуживания зависит от зольности топлива (минеральных элементов, находящихся в маслах в виде присадок, которые образуют золу). Обслуживание заключается в периодическом её удалении. Дизельное топливо, керосин, веретенные масла, золу не образуют.

Меры безопасности

• Отопительный котел на отработке является источником повышенной опасности. Его установка должна производиться в отдельном помещении, с принудительной вентиляцией и системой пожаротушения.
• При установке и эксплуатации отопительного котла на отработке должны соблюдаться все требования, обеспечивающие безопасность жизни и здоровья потребителя и предотвращающие нанесение вреда его имуществу.
• Во избежание возникновения пожара отопительный котел не допускается устанавливать на сгораемые поверхности помещений. Под отопительным котлом и перед его фронтом необходима прокладка стальных листов по асбестовому картону.

Запрещается:

• Производить монтаж отопительного котла и системы отопления с отступлениями от настоящего Руководства.
• Устанавливать запорные устройства на подающей линии до предохранительного клапана и на патрубке, соединяющем систему отопления с расширительным баком.
• Устанавливать отопительный котел без предохранительного клапана.
• Эксплуатировать отопительный котел при неполном заполнении системы отопления водой.
• Использовать в качестве топлива легкие углеводороды: бензины, растворители, спирты и пр.
• Превышать давление воды свыше 0,3 МПа (3 кг/см2 или высоту 30 м). Данное требование необходимо учитывать при установке циркуляционных насосов в системе отопления.

Монтаж отопительных водогрейных пиролизных котлов ГеККОН на отработке

• При установке на сгораемые конструкции здания под отопительным котлом и перед его фронтом на 0,5м необходимо устанавливать прокладку из стального листа по асбестовому картону.
• При монтаже отопительного котла на отработке к системе отопления сваркой, следует оставлять резьбовые соединения для обеспечения разборки узлов при ремонте. А также необходимо следить за уровнем поверхности испарителя, так как сварочные соединения дают натяжку, что в свою очередь может вызвать перекос котла. Это надо учитывать и при монтаже дымохода.

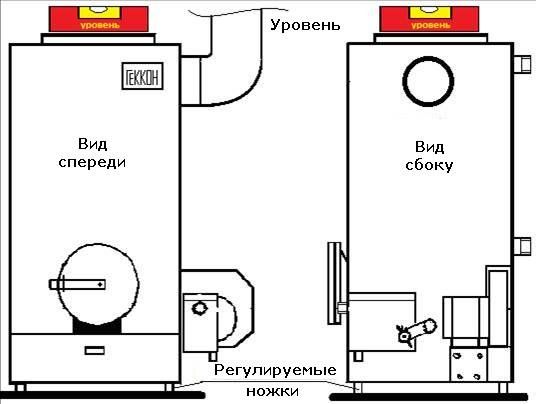

• Важным требованием является установка отопительного котла на отработке в горизонталь - для обеспечения равномерного распределения топлива по поверхности испарителя. Регулировка в плоскости производится ножками котла, а контроль – уровнем (Рис 3).
• Устройство дымовой трубы должно отвечать следующим требованиям: дымовыводящие трубы, прокладываемые через неотапливаемые помещения, при необходимости должны быть покрыты теплоизоляцией.
• Устройство дымохода должно быть согласованно с органами пожарного надзора.
• Для обеспечения пожаробезопасности и избегания загазованности в помещении дымовая труба должна быть выведена над уровнем крыши в соответствии с требованиями СНИП 2.04.08-87
• Высота дымохода не регламентируется, но площадь его сечения не должна быть меньше площади сечения газоотводного патрубка котла.
• Расходный бак (в комплект не входит) оборудуется отстойником для грязи и влаги со сливным краном (в комплект не входит).  Для этого (рис. 4) топливный кран (в комплекте), монтируется выше дна расходного топливного бака на 150мм.
• Во избежание попадания крупных частиц грязи и мусора в расходный бак, рекомендуется фильтрация топлива через сетку с ячейкой 2-3 мм.
• Высота расходного бака должна быть такой, чтобы обеспечить попадание топлива из расходного бака в поплавковую камеру самотеком. Но перепад высот между уровнем топлива в поплавковой камере и уровнем топлива расходного бака не должен превышать 3м, во избежание перелива.
• Расходный бак с поплавковой камерой соединяется тонкостенной гофрированной трубой из нержавеющей стали (входит в комплект поставки).

Установка терморегулирующего устройства (опция)

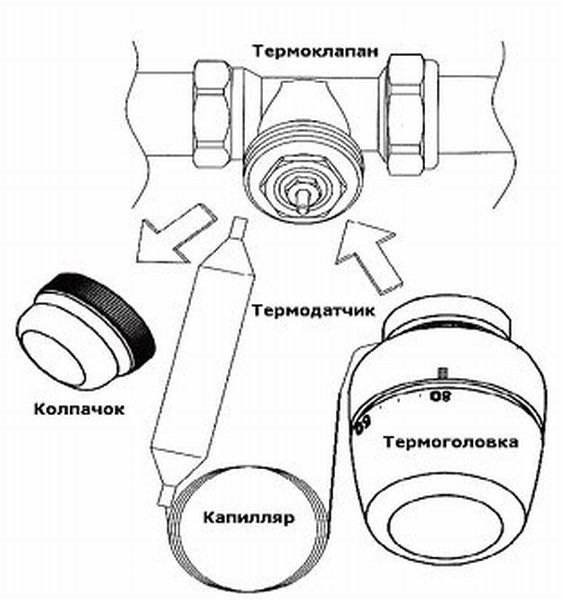

После монтажа отопительного котла необходимо установить термоголовку на термоклапан, как показано на рис. 5

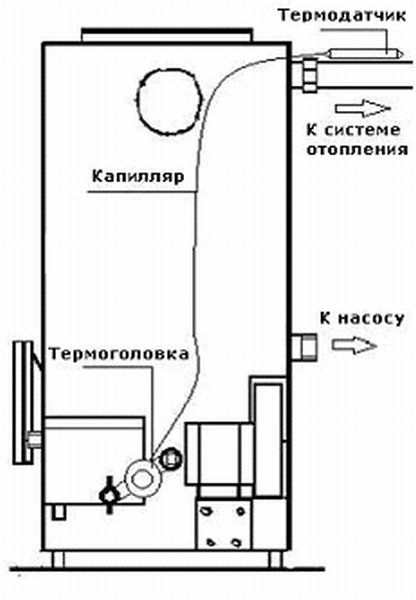

Термодатчик крепится к подающему патрубку (рис. 6) фиксирующим устройством (входит в комплект). Для корректного показания температуры, между термодатчиком и поверхностью трубы необходимо нанести теплопроводную пасту типа КПТ-8. А место соединения надежно обмотать теплоизолирующим материалом.
