Солнечная энергетика —

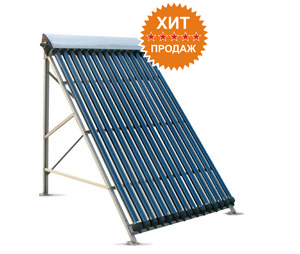

Серия коллекторов с горячим сердечником. Тип R1
Краткое описание:
- В вакуумных трубках происходит процесс поглощения солнечной энергии и преобразование её в тепловую с минимальными потерями, что позволяет получить высокую температуру
- Вода в коллекторе нагревается очень быстро
- В вакуумных трубках нет воды, поэтому в зимний период нет опасности её разрушения из-за замерзания.
- Благодаря малым размерам, отлично сочетается с различной архитектурой
- Солнечная водонагревательная установка может быть объединена с существующей системой отопления или горячего водоснабжения
- Остается работоспособным в случае поломки одной или нескольких трубок. Поврежденные трубки могут быть легко заменены без вывода коллектора из работы.
Материалы
- Наружный бак (манифольд) изготовлен из алюминиевого сплава толщиной 1,5 мм
- Рама коллектора изготовлена из алюминиевого сплава
Технические характеристики коллекторов
Таблица 1
|
Тип коллектора |
Площадь апертуры, м2 |
Характеристики вакуумных трубок |
Размеры коллектора, см |
V бака, л |
Вес брутто, кг |
Вместимость в контейнер 20GP/40GP/40HC, комплектов |
||
|
диаметр, мм |
длина, мм |
количество, шт |
||||||
|
TZ58/1800-10 R1 |
1,303 |
58 |
1800 |
10 |
202*99*15 |
0,770 |
39,9 |
140/300/340 |
|
TZ58/1800-15 R1 |
1,972 |
58 |
1800 |
15 |
202*141*15 |
1,550 |
58,3 |
92/200/228 |
|
TZ58/1800-20 R1 |
2,641 |
58 |
1800 |
20 |
202*182*15 |
1,540 |
77,1 |
70/150/170 |
|
TZ58/1800-25 R1 |
3,310 |
58 |
1800 |
25 |
202*224*15 |
1,925 |
96,1 |
56/120/136 |
|
TZ58/1800-30 R1 |
3,979 |
58 |
1800 |
30 |
202*265*15 |
2,300 |
114,1 |
46/100/112 |
Примечания:
- Подключение манифольда: 1 дюйм
- Максимальное давление воды: 1МРа
- Рабочее давление воды: 0,4МРа
- Максимальная рабочая температура: 95О
- Максимальная пиковая температура: 200,3О
- Расстояние между трубками: 78 мм
- Рекомендуемая скорость потока: 50-150 л/м2 в час
- Теплоизоляция толщиной 40 мм
- Углы установки коллектора: мин=15О, макс=75О
